CMOS傳感器技術發展

CMOS（Complementary Metal－Oxide－Semiconductor），中文學名為互補金屬氧化物半導體，它本是計算機系統內一種重要的芯片，保存了系統引導最基本的資料。

CMOS的制造技術和一般計算機芯片是差不多的，主要是利用硅和鍺這兩種元素所做成的半導體，使其在CMOS上共存著帶N（帶－電） 和 P（帶＋電）級的半導體，這兩個互補效應所產生的電流即可被處理芯片記錄和解讀成影像。

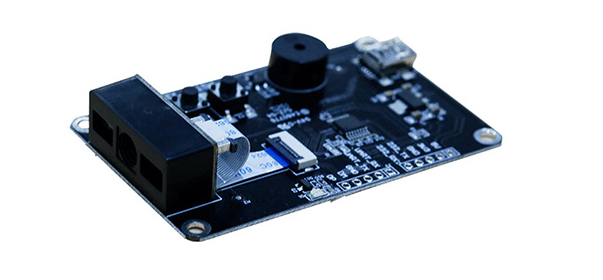

 后來我們發現CMOS經過進行加工也可以發展作為一個數碼攝影中的圖像信息傳感器，按像素結構，CMOS傳感器技術可分為被動式與主動式兩種。

被動式

 被動式像素結構（Passive Pixel Sensor．簡稱PPS），又叫無源式。它由一個反向偏置的光敏二極管和一個開關管構成。光敏二極管本質上是一個由P型半導體和N型半導體組成的PN結，它可等效為一個反向偏置的二極管和一個MOS電容并聯。當開關管開啟時，光敏二極管與垂直的列線（Column bus）連通。位于列線末端的電荷積分放大器讀出電路（Charge integrating amplifier）保持列線電壓為一常數，當光敏二極管存貯的信號電荷被讀出時，其電壓被復位到列線電壓水平，與此同時，與光信號成正比的電荷由電荷積分放大器轉換為電荷輸出。

主動式

 主動式像素結構（Active Pixel Sensor．簡稱APS），又叫有源式，幾乎在CMOS PPS像素結構發明的同時，人們很快認識到在像素內引入緩沖器或放大器可以改善像素的性能，在CMOS APS中每一像素內都有自己的放大器。集成在表面的放大晶體管減少了像素元件的有效表面積，降低了“封裝密度”，使40％～50％的入射光被反射。這種傳感器的另一個問題是，如何使傳感器的多通道放大器之間有較好的匹配，這可以通過降低殘余水平的固定圖形噪聲較好地實現。由于CMOS APS像素內的每個放大器僅在此讀出期間被激發，因此CMOS APS的功耗比CCD圖像傳感器的還小。

未來發展及應用

 21世紀初，全球CMOS圖像傳感器市場在PC攝像機、移動通信市場、數碼相機、攝像機通過市場經濟市場等領域可以獲得一個大幅度提高增長，在未來的幾年工作時間內，在130 萬像素至200萬像素之下的產品中，將開始以CMOS傳感器為主流。基于小體積、低功耗 cmos 圖像傳感器的攝像機正成為消費類產品的主流，將給圖像傳感器市場帶來巨大的發展。
